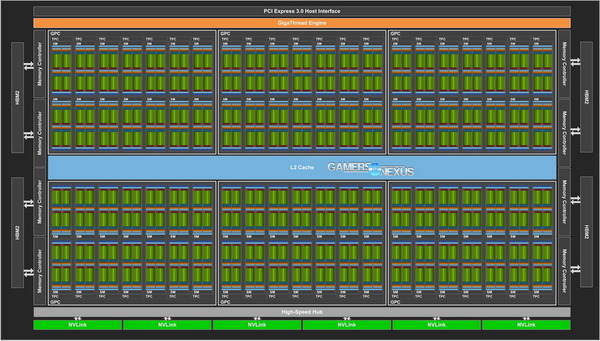

NVIDIA 最近發布了第一款基於下代 12nm Volta 架構核心的顯卡 Titan V 顯示卡，輕輕鬆鬆成為地球上最強大的顯卡。據 Mydrivers 報道，Titan V 基於最高規格的GV100核心，集成211億個晶體管，擁有5120個CUDA核心、640個Tensor核心、320個紋理單元，核心頻率1200-1455MHz，單精度浮點性能15TFlops，同時搭配3072-bit 12GB BHM2顯存，等效頻率1.7GHz，帶寬653GB/s，熱設計功耗250W(8+6針供電)，要價高達3000美元。
Titan V外觀上看起來和此前的高端卡差不多，那內部又是什麼樣子呢？GamersNexus很快就滿足了我們的好奇心。 包裝盒挺樸素，顯卡整體造型也很熟悉，但新的金色配色十分耀眼。NVIDIA Titan V顯卡拆解：211億晶體管堆出巨型怪物
散熱器還是真空腔均熱板加渦輪風扇，但造型略有變化，主要是配合新的PCB電路。 這就是PCB本尊。四顆HBM2顯存與GPU芯片整合封裝在一起，儘管這樣大大節省了面積，但如此高端卡需要強大的供電電路輔助，整體一共16相，每路搭配一個飛兆半導體MOSFET，長度依然是標準的26.7厘米。

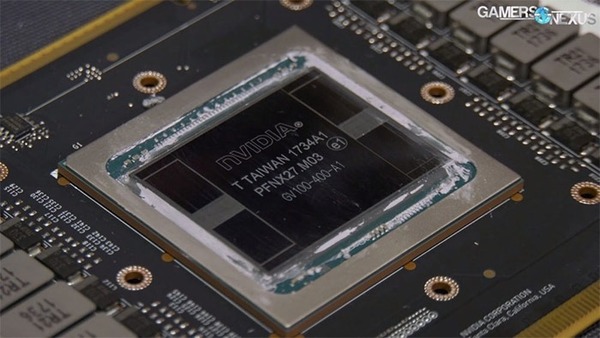

碩大的核心，編號GV100-400-A1。注意四顆HBM2顯存與GPU之間都用環氧樹脂塗滿，因此再塗抹散熱矽脂的時候會更方便。 PCB背面，套用一個習慣用詞就是密密麻麻。這用料和做工，看著就是一種享受。
Source: Mydrivers
